RS485 转以太网的透传延迟有多大？怎么测？

RS485 转以太网的透传延迟，是指一个字节从 RS485 串口进入转换设备，到它作为以太网报文被对端收到所经历的总时间。它不是一个固定值，典型参考值在几毫秒到几十毫秒之间，主要由串口波特率、转换设备内部处理、网络转发三段构成。要测准，核心是让测量点尽量靠近物理接口，并用双向时间戳扣掉两端时钟偏差。

透传延迟到底由哪几段组成？

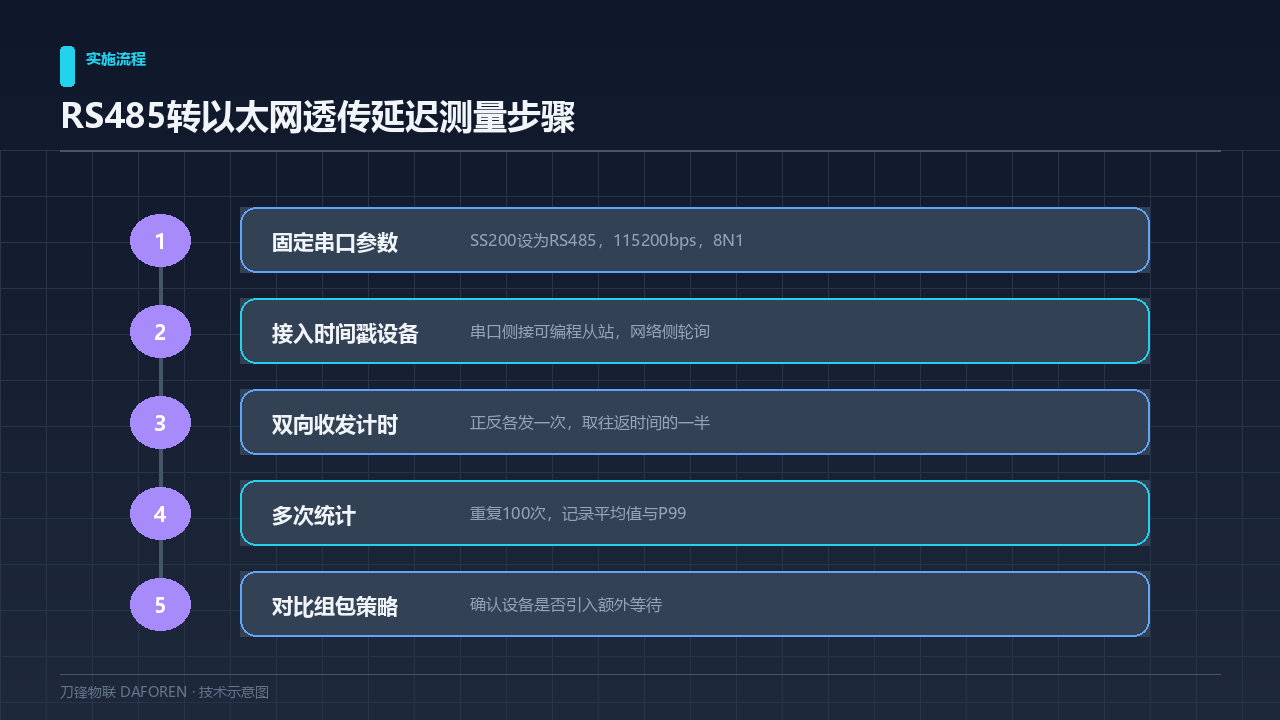

RS485转以太网透传延迟测量步骤示意图

把链路拆开看，延迟可以分成三段叠加，理解这三段才能知道该优化哪里。

串口段：RS485 是异步串行，一个字节含起始位、8 数据位、校验位、停止位，共 10~11 位。波特率越低，单字节占用时间越长。9600bps 时约 1.04ms/字节，115200bps 时约 87µs/字节。这是物理层下限，无法绕过。
转换设备处理段：包括串口接收中断、缓冲区组包、协议封装（如 Modbus RTU 转 Modbus TCP）、以太网发送。工业级设备的这一段通常在亚毫秒到数毫秒量级。
网络转发段：交换机、路由、跨网段甚至 4G 回传都会叠加。局域网内通常 <1ms，4G 空口往返可达几十毫秒。

所以问“透传延迟有多大”，必须先明确是局域网还是广域网、波特率多少、单字节还是整帧。

为什么“透传”不等于“零延迟”？

透传（transparent transmission）指的是数据内容不被改写，而不是时间上不做任何处理。设备仍要完成电平转换、串并转换、缓存和以太网封装，这些步骤必然消耗时间。此外还有两类容易被忽略的延迟来源：

组包等待：部分设备为提升网络效率，会等待若干字节或一个静默间隔（如 Modbus RTU 的 3.5 字符时间）再打包发送，这会引入额外毫秒级等待。
TCP 交互：若采用 TCP 承载，Nagle 算法与确认机制可能引入延迟。对时延敏感的场景可启用 TCP_NODELAY，或改用 UDP。

结论：透传保证的是数据一致性，延迟取决于波特率、组包策略和网络路径，选型时要看设备是否提供可配置的实时性选项。

实测透传延迟有哪些可行方法？

下面三种方法从易到难，按现场条件选择。

双向时间戳法（推荐）：在 RS485 侧用一台可编程设备（如工控机加 U485 工业级 USB / 蓝牙转 RS485，型号 U485，最高 3Mbps）发送带时间戳的报文，以太网侧接收记录时间，再反向发一次，取两次往返时间的一半。这样可抵消两端时钟不同步带来的误差。
示波器双通道法：通道一接 RS485 差分线，通道二接以太网 PHY 的发送指示或对端 MCU 的 GPIO 翻转，直接读两路波形的时间差。精度高，适合实验室标定。
回环法：将串口服务器的一个串口与另一个串口（或另一台设备）短接，从网络侧发数据并计时，测的是“网络进—串口出—串口回—网络出”的往返时间。注意这包含了两次转换，需除以二估算单向值。

测量时建议固定波特率、固定报文长度、多次取平均并记录最大值，单次结果不足以说明问题。

用四路串口服务器 SS200 做一次延迟验证

四路串口服务器（型号 SS200）提供双 RS485/RS232 转以太网，支持 Modbus TCP/RTU 透传，网口为 1×10/100M，工作温度 -40~75℃，适合直接搭测试环境。验证步骤如下：

将 SS200 串口设为 RS485，波特率固定为 115200，数据位 8、无校验、1 停止位。
串口侧接入一台支持时间戳的从站设备，网络侧用上位机按 Modbus TCP 轮询。
分别记录 10 字节、100 字节报文的往返时间，重复 100 次，统计平均值与 P99。
对比不同组包策略下的差异，确认设备是否引入额外等待。

若现场需要边端预处理再上传，可在链路中接入 G-Lite 轻型边缘网关（型号 G-Lite），它支持 Modbus、OPC UA、MQTT，四核 ARM，可在本地完成采集与轻量推理后再转发，减少无效数据上行。

哪些因素会显著拉高延迟？

低波特率：9600bps 下单字节就超过 1ms，长报文累积明显。
轮询周期过长：Modbus 主站轮询间隔设置过大，会掩盖真实转换延迟。
无线回传：4G/WiFi 的空口调度与重传会引入数十毫秒波动。
网络拥塞与跨网段：多级交换、NAT、VPN 都会叠加。
设备算力不足：低端转换器在高波特率下缓冲与中断处理跟不上，延迟抖动大。

常见问题

透传延迟和响应时间是一回事吗？

不是。延迟是单向传输耗时，响应时间是主站发出到收到从站回复的总时间，包含从站处理。

为什么不同波特率下延迟差很多？

因为串口段是逐位传输，9600bps 单字节约 1.04ms，115200bps 仅约 87µs，差一个数量级。
