配电房多路电表 RS485 采集

配电房多路电表采集的典型痛点是什么？

配电房内通常分布多台多功能电表，均通过 RS485 总线输出 Modbus RTU 报文（依据 Modbus-IDA 应用协议规范，RS485 电气特性参考 EIA/TIA-485）。常见问题集中在三点：

• 布线长、节点多：单条 RS485 总线挂接多台电表，走线跨柜跨房间，人工抄表效率低。
• 协议不统一：上位系统多用 Modbus TCP 或 MQTT（MQTT 3.1.1 为 OASIS 标准，MQTT 5.0 对应 ISO/IEC 20922），现场却是串口 RTU，需要转换。
• 选型困惑：只做协议转换用串口服务器即可，若还要本地计算、断网续传、告警联动，则需边缘网关。

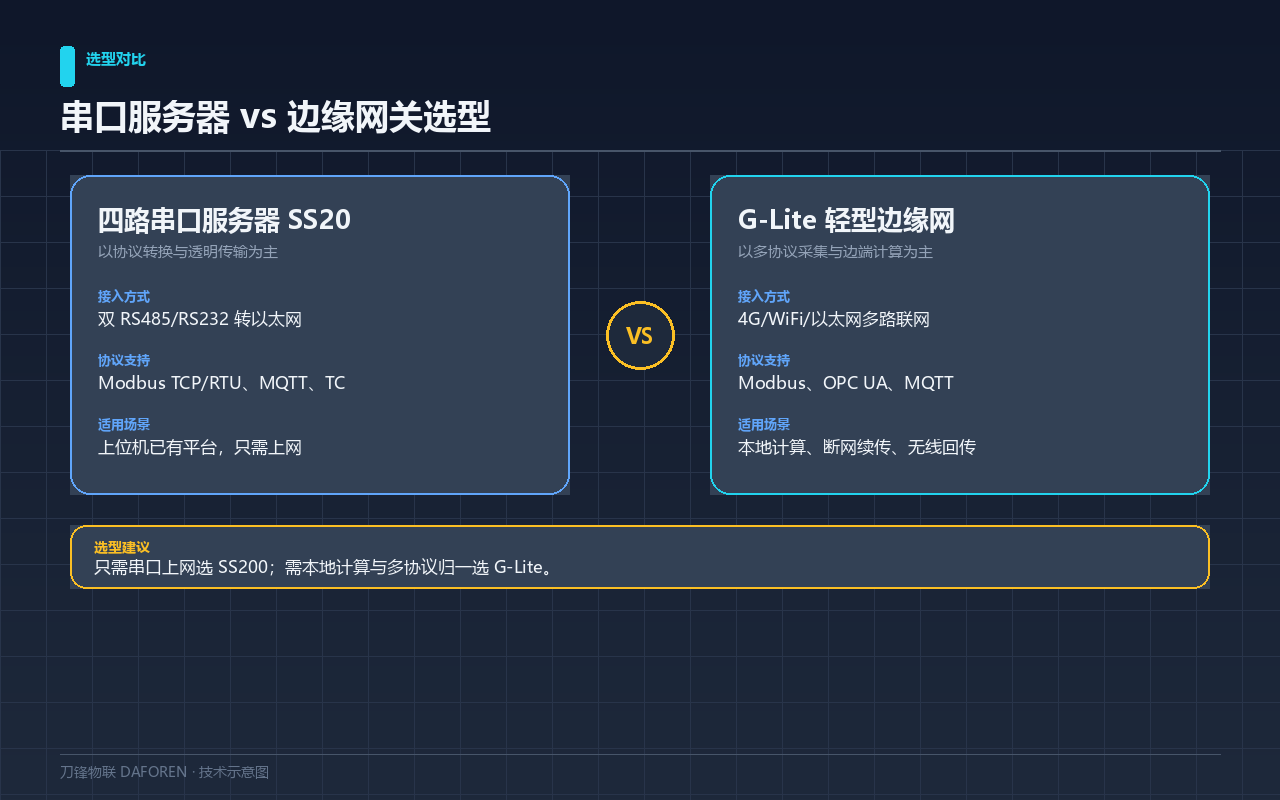

串口服务器与边缘网关在多路电表采集中的区别

两者都能把 RS485 电表接入网络，但定位不同：

• 四路串口服务器 SS200：双 RS485/RS232 转以太网，1×10/100M 网口，支持 Modbus TCP/RTU 透传、MQTT、TCP/UDP，工作温度 -40~75℃，工业级防护。适合以“透明传输+协议转换”为主的场景，把电表数据原样送到上位机或云平台。
• G-Lite 轻型边缘网关：四核 ARM，Linux 系统，支持 Modbus、OPC UA、MQTT 多协议采集，具备 4G/WiFi/以太网多种联网方式和边端轻量推理能力。适合需要在现场做数据预处理、协议归一化、断网缓存或本地告警的场景。

简单判断：只需把串口电表“搬”上网，选 SS200；若还要在本地做计算、汇聚多路总线或走 4G 无线上传，选 G-Lite。

DAFOREN 方案：配电房电表采集怎么组网？

1. 现场层：多台 RS485 电表按总线手拉手接入，注意终端匹配与共地，单条总线电表数量按电表驱动能力与线缆长度确定。
2. 接入层：每台 SS200 提供 2 路串口，可将多条电表总线分别接入并转成以太网；若需多路汇聚与本地处理，改用 G-Lite 通过 Modbus 采集后统一转 MQTT/OPC UA 上传。
3. 调试层：现场用 U485 工业级 USB / 蓝牙转 RS485（型号 U485）连接电脑或手机，快速核对电表地址、波特率与报文，光电隔离 2.5KV、ESD 15KV，适合配电房强干扰环境。
4. 平台层：数据经以太网或 4G 上传至本地监控或云平台，按秒级周期刷新。

实施效果与选型建议

在某类配电房电表采集改造中（客户名称匿名），采用 SS200 与 G-Lite 分层组网后，单节点接入电表数典型可达 16 台以上，现场调试工时约减少 30%，数据上传周期缩短至秒级，替代了人工抄表。选型建议：

• 纯协议转换、上位机已有平台：优先 SS200，成本与部署更简单。
• 需要本地计算、多协议归一、无线回传：优先 G-Lite。
• 需现场快速排障：常备 U485 作为调试工具。

具体型号与参数以官网在售产品清单为准，价格属市场参考口径，以实际报价为准。
